状态 | 已停产 |
另类 | 86105B 15 GHz光/ 20 GHz电模块 |

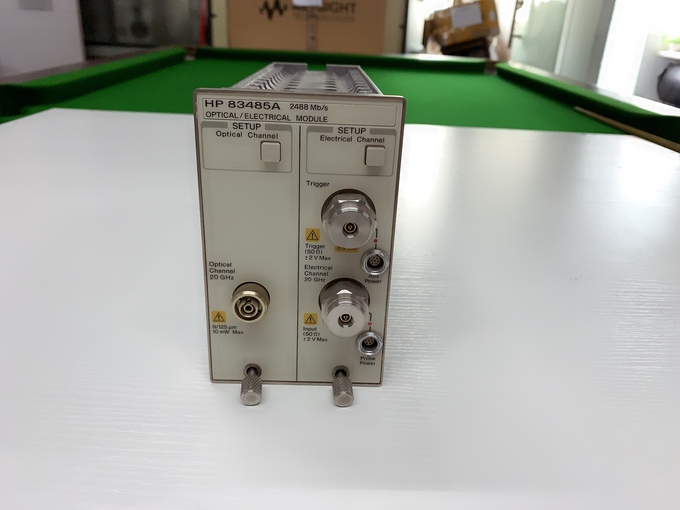

该83485A是一个20 GHz的光与20 GHz电通道是与Agilent 83480A和86100A/B/C大型机兼容的插件模块。
在83485A的每个通道有两个可选的带宽设置。在12.4 GHz的低带宽模式下,示波器的噪声性能优良,而20 GHz的模式使高速信号保真度更高。
该83485A也被测量,以符合向ITU-TS(原CCITT)G.957和发射机一致性测试的Bellcore GR-253-CORE频率响应要求的校准SONET / SDH的参考接收机。通过按前面板按钮或发出HP-IB命令,一个四阶贝塞尔 - 汤姆逊滤波器是由一个非常可重复的惠普微波开关插入或从测量通道中删除。交换机会将潜在的可变性和手动插入和高保真的波形特征和SONET / SDH兼容性测试之间交替时,取下过滤网浪费的时间。
插件模块的目的是提供一种测量通道,包括采样,对于主机。插件模块来缩放输入信号,则设置该系统的带宽,并且允许的偏移进行调整,以使信号能够被观看。插件模块的输出是施加到模数转换器上的主机内的采集卡的模拟信号。插件模块还提供一个触发信号输入到主机内时基/触发板。
带宽上电或光通道:12.4 GHz和20 GHz的
机电频道:
过渡时间:28.2 PS(12.4千兆赫),17.5 PS(20千兆赫)
最大RMS噪声:0.5毫伏(12.4千兆赫),1.0毫伏(20千兆赫)
比例因子(8分):1 mV /格最低,100 mV /格最大
直流偏置范围:±500 mV的
输入阻抗(标称):50Ω
动态范围/最大额定输入功率:±400 mV的相对于通道偏移
最大安全输入:±2 V +交流峰值(+16 dBm时)
光通道:
转换时间:40 PS(12.5千兆赫),25 PS(20千兆赫)
最大RMS噪声:12μW(12.4千兆赫),25μW(20千兆赫)
比例因子(8分):20μW/格最低,500μW/ div最大
直流偏置范围:1至-3毫瓦
平均功率监测规定的工作范围:-30 dBm至+3 dBm的(1微瓦至毫瓦2)
动态范围/最大额定输入功率:2毫瓦
最大安全输入:10 mW峰值
校准波长:1310 nm和1550 nm
波长范围:1200至1600年纳米
2.5 GHz的触发通道
切换SDH / SONET的过滤器收发器符合性测试
显示分辨率:256点
根3.5毫米公连接器的电气测量通道和触发通道
一个探头电源接口
一个辅助电源connnector
光纤通道有9/125μm单模光纤输入的惠普通用适配器
